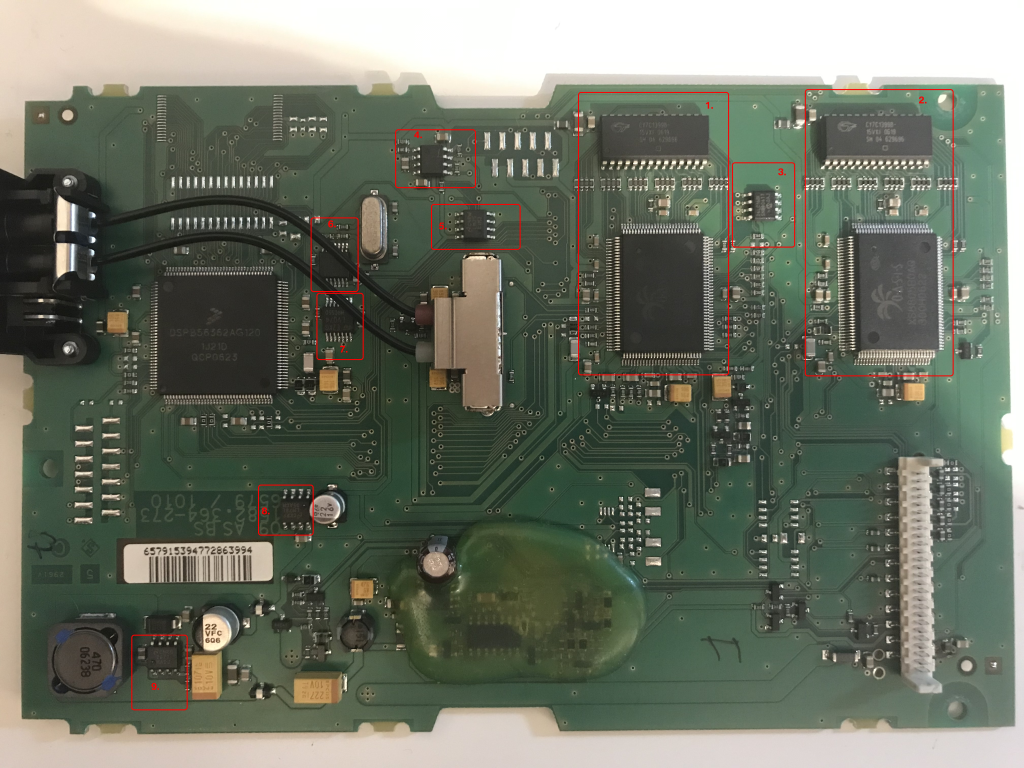

Hier sieht man das Controllerboard einer Logic7 DSPs aus einem LCI Fahrzeug. Das ältere Controllerboard sieht anders aus und vor allem ist es größer und hat mehr Komponente drauf (Vorverstärker für die Endstufen zum Beispiel).
Die einzelnen Baugruppen sind markiert und in der Tabelle sind die Chipbezeichnungen niedergeschrieben:
| Nummer | Bezeichnung | Funktion |
| 1. | CY7C1399B-15VXI + Oasis XS8805 | Cypress 32K x 8 Static RAM und ein MOST Controller |
| 2. | CY7C1399B-15VXI + Oasis XS8805 | Cypress 32K x 8 Static RAM und ein MOST Controller |
| 3. | 24LC16BI | 16K I²C Serial EEPROM |
| 4. | MAX6301 | +5V Supervisor (Resetcontroller) |
| 5. | LM75 | Temperature sensor and thermal watchdog |
| 6. | LVC00A | 4x 2-input Positive-NAND Gates |
| 7. | LVQ74 | dual D-Type flip flop |
| 8. | LM78L05ACM | 100mA linear regulator |
| 9. | CNRQ 2672MADJ | 1A power converter |
Die große IC neben 6 und 7 ist ein DSPB56362. Es ist ein Freescale/NXP 24-bit Audio Signal Prozessor.
