Um Fond Entertainment nachzurüsten braucht man folgende Komponenten:
- Fond Monitor (FD)
- Fond Monitor Steuergerät (SG-FD)
- Kopfhörermodul (KHI)
- Blende Audioeinheit (die in der hinteren Armlehne)
- iDrive Controller Fond
- Holzblende für hintere Armlehne mit der Öffnung für iDrive Controller
- Videomodul Drive 5
- Halterung für Fond Monitor und Fond Monitor Steuergerät, wird in der vorderen Armlehne eingebaut
Ob man noch weitere Steuergeräte braucht, hängt von der Fahrzeugausstattung ab, ob man hinten Basissitze hat oder Komfort/Individual Sitze, ... Davon hängt auch ab, man nur "einpaar" Leitungen einziehen muss oder ganze Kabelbäume.

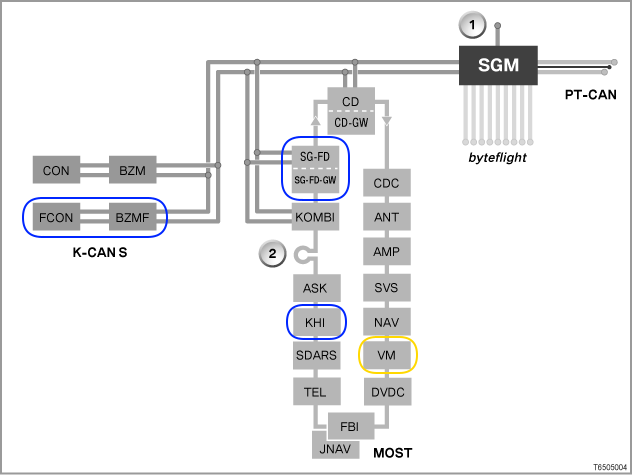

Auf dem Bild sieht man die logische Systemübersicht. Im MOST-Ring ist ASK der Bus Master. Das Steuergerät für das Fond Monitor kommt zwischen dem ASK und dem Control Display.
Der iDrive-Contorller wird am Schaltzentrum in der Fondarmlehne angeschlossen. Wenn man elektrische Sitze hinten hat, muss man hier nichts weiter machen, der iDrive-Controller hängt am K-CAN-S Bus. Auch die Blende Audioeinheit (auf dem Bild nicht zu sehen) wird hier angeschlossen.
Die blauumrandete Steuergeräte kommen durch die Nachrüstung neu dazu und das gelbumrandete wird ausgetauscht.
| Bezeichnung | Erklärung | Bezeichnung | Erklärung |
| AMP | Verstärker | ASK | Audiosystemkontroller |
| ANT | Antennentuner | BZM | Bedienzentrum Mittelkonsole |
| BZMF | Bedienzentrum Mittelkonsole Fond | CD | Control Display |
| CDC | CD-Wechsler | CD-GW | Control Display Gateway |
| CON | iDrive vorne | DVDC | DVD Wechsler |
| FBI | Flexible Bus Interface | FCON | iDrive hinten |
| JNAV | Navi Japan | KHI | Kopfhörermodul |
| KOMBI | Kombiinstrument | NAV | Navigationssystem |
| SG-FD | Fond Monitor Steuergerät | SG-FW-GW | Fond Monitor Steuergerät Gateway |
| SGM | Sicherheitsmodul | SDARS | Satellitenradio (nur USA) |
| SVS | Sprachsteuerung | TEL | Telefon |
| VM | Videomodul DRIVE | ||
| 1 | Diagnoseleitung | 2 | MOST Brücke |
| byteflight | optisches Bussystem | K-CAN-S | Karosserie CAN, System |
| MOST | MOST-Ring | PT-CAN | Motor-CAN |

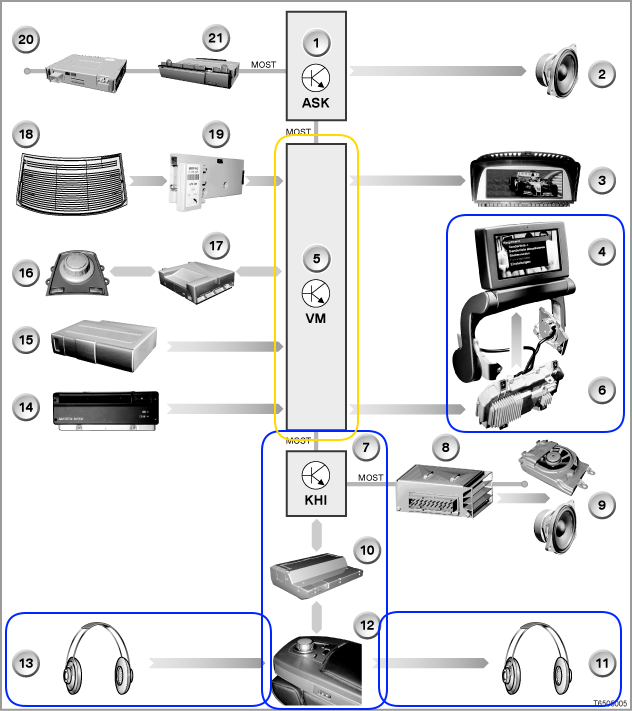

Hier sind die Ein- und Ausgänge des Systems zu sehen. Die blauumrandete Steuergeräte sind neu, das gelbumrandete Steuergerät wird ausgetauscht.
| Bezeichnung | Erklärung | Bezeichnung | Erklärung |
| 1 | Audiosystemkontroller | 2 | Frontlautsprecher |
| 3 | Control Display | 4 | Fond Monitor |
| 5 | Videomodul | 6 | Fond Monitor Steuergerät |
| 7 | Kopfhörermodul | 8 | Verstärker |
| 9 | Subwoofer und Lautsprecher | 10 | Bedienzentrum Mittelkonsole Fond |
| 11 | Kopfhöhrer links | 12 | Armlehne Fond mit iDrive und Blende Audioeinheit |
| 13 | Kopfhöhrer rechts | 14 | Navigationssystem |
| 15 | DVD Wechsler | 16 | iDrive vorne |
| 17 | Bedienzentrum Mittelkonsole | 18 | TV Antenne in der Heckscheibe |
| 19 | Antennentuner | 20 | Satellitenradio, nur USA |
| 21 | CD Wecshler |

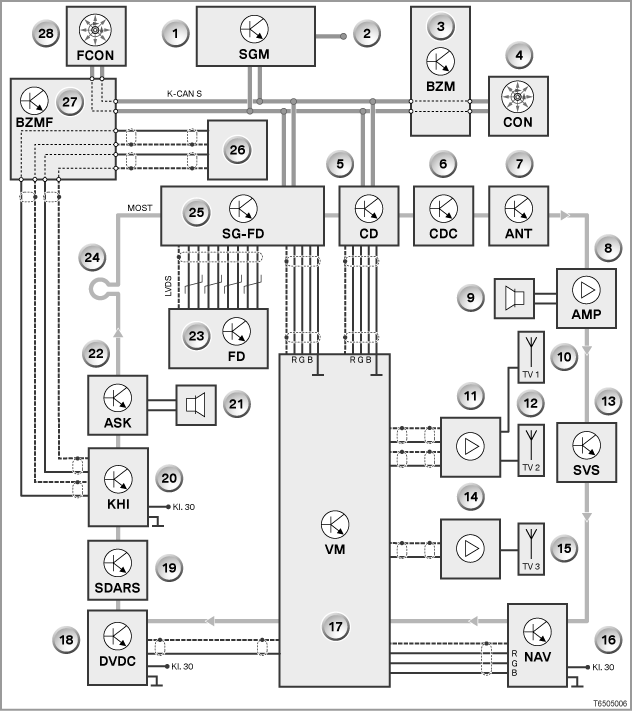

Hier sieht man den Schaltplan des Gesamtsystems:
| Bezeichnung | Erklärung | Bezeichnung | Erklärung |
| 1 | Sicherheitsmodul | 2 | Dignoseleitung |
| 3 | Bedienzentrum Mittelkonsole |
4 | iDrive Controller |
| 5 | Control Display | 6 | CD Wechsler |
| 7 | Antennentuner | 8 | Verstärker |
| 9 | Subwoofer und Lautsprecher | 10 | TV Antenne 1 |
| 11 | Antennen Verstärker | 12 | TV Antenne 2 |
| 13 | Sprachsteuerung | 14 | Antennenverstärker |
| 15 | TV Antenne 3 | 16 | Navigationssystem |
| 17 | Videomodul | 18 | DVD Wechsler |
| 19 | Satellitenradio, nur USA | 20 | Kopfhörermodul |
| 21 | Frontlautsprecher | 22 | Audiosystemkontroller |
| 23 | Fond Monitor | 24 | MOST Brücke |
| 25 | Fond Monitor Steuergerät | 26 | Blende Audioeinheit |
| 27 | Bedienzentrum Mittelkonsole Fond | 28 | iDrive Controller Fond |
| K-CAN-S | Karosserie CAN, System | Kl. 30 | Klemme 30 |
| LVDS | Low voltage differential signal | MOST | MOST Ring |
| RGB | rot-grün-blau |
Wie man sieht, ist das Videomodul die Schaltzentrale des Gesamtsystems. Das ist auch der Unterschied zum System ohne Fond Entertainment, hier übernimmt das Navigationssystem diese Rolle. Bei der Nachrüstung muss es umgedreht werden.
Das Videomodul Drive 5 hat zwei Ausgänge, bzw. ist in der Lage das Signal zu duplizieren. Ein RGB-Signal geht dabei an das Control Display vorne im Armaturebrett und das andere Signal an den Monitor im Fond. Desweiteren hat VM Drive 5 zwei TV-Tuner an die drei TV-Antennen angeschlossen sind.
Wählt man eine Videoquelle (DVD, TV) aus, so erkennt das System von welchem iDrive Controller die Auswahl getätigt wurde und legt das Signal an den entsprechenden Ausgang.
Wenn man einen relativ vollen E65/E66 hat, müssen nur wenige Leitungen eingezogen bzw. geändert werden. In meinem Fall sind es:
- MOST-Ring:
- Fond Monitor Steuergerät wird in die Kette Kombiinstrument - Control Display eingeschleift.
- Kopfhörermodul wird in die Kette Telefon - ASK eingeschleift (Satellitenradio haben ECE 7er nicht)
- Videomodul wird gegen Videomodul Drive 5 getauscht
- K-CAN-S:
- Fond Monitor Steuergerät wird am vorderen iDrive Controller bzw. Bedienzentrum der Mittelkonsole in den K-CAN-S eingespeist
- RGB Leitung zwischen dem Videomodul und Fond Monitor wird eingezogen
- Blende Audioeinheit und iDrive Controller Fond werden an Bedienzentrum Mittelkonsole Fond angeschlossen
- Sechs Leitungen vom Kopfhörermodul zum Bedienzentrum Mittelkonsole Fond werden gelegt
- Zusätzlich werden Navigationssystem und Videomodul vertauscht, sodass der Signalfluss richtig ist.
Das ist alles, was hardwaretechnisch gemacht werden muss.
Das Kodieren:
Das Kodieren ist relativ einfach, es muss der FA (FahrzeugAuftrag) geändert werden, $603 wird zu FA hinzugefügt und ins CAS und LMA geschrieben. Anschliessenddie betroffene Steuergeräte (CAS, LMA, ASK und MMIGT) mit einer leeren MAN-Datei kodieren.
