Hier geht es um die Zylindernummerierung, Sensoren und Aktoren des BMW M70 Motors.
- Zylindernummerierung
- Sensoren vorne
- Sensoren hinten

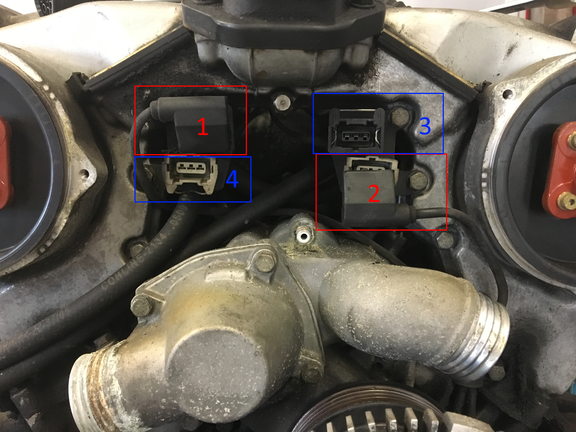

- Stecker vorne
- Wertetabelle NTC 2k5
- Wertetabelle NTC 5k
- Einspritzventile

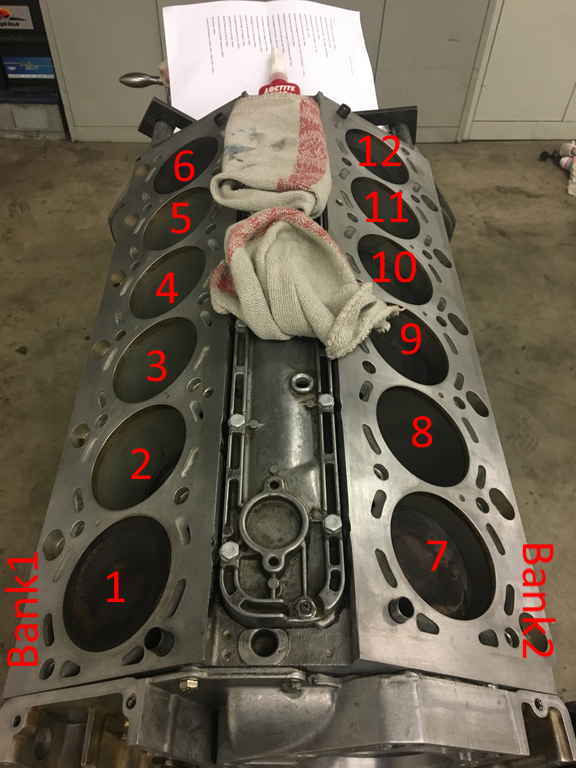

Die Zylindernummerierung fängt am vordersten Zylinder beifahrerseitig an, also beim von der Ausgangsseite am weitesten entfernten Zylinder. Dort ist auch entsprechend die Bank 1.

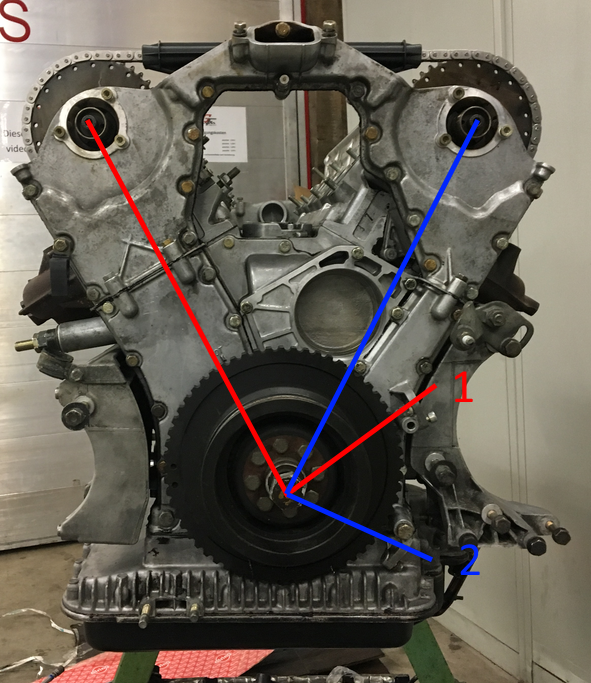

Hier sieht man die beiden Kurbelwellensensoren (KW-Sensoren) bzw. deren Einbauplätze.
| Nr. | Sensortyp | Ziel |
| 1 | KW-Sensor Bank 1 |
DME1 |
| 2 | KW-Sensor Bank 2 |
DME2 |
| Triggerrad | 60 Zähne, 2 fehlende (Bezugsmarke) |
| Abstand Bezugsmarke zum OT | 84° vor OT |
| Sensortyp | VR Sensor |

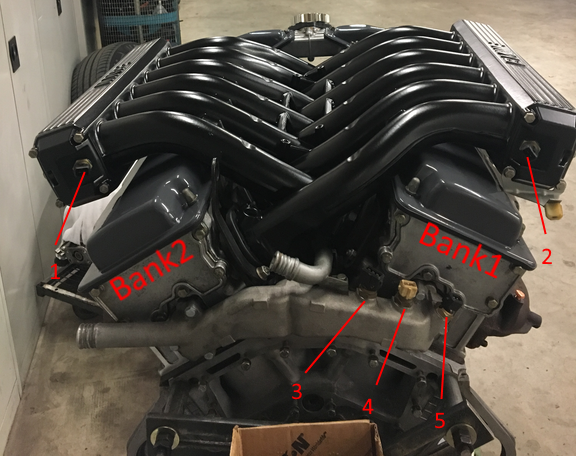

| Nr. | Sensortyp | Ziel | Sonstiges |
| 1 | Ansauglufttemperatursensor Bank 1 | DME1 | |
| 2 | Ansauglufttemperatursensor Bank 2 | DME2 | |
| 3 | Doppel-Temperatursensor Kühlmittel | je ein Sensor für jede DME | 1362 1707366, 2500Ohm |
| 4 | Temperatursensor Kühlmittel | EML | 1262 1288158, 2500Ohm |
| 5 | Temperatursensor Kühlmittel | Temperaturanzeige Kombiinstrument | 1262 1710535, 5000Ohm |
| Nr. | Sensortyp | Ziel |
| 1 | KW-Sensor Bank 1 |
DME1 |
| 2 | KW-Sensor Bank 2 |
DME2 |
| 3 | Zylinderidentifikationssensor Bank 2 | DME2 |
| 4 | Zylinderidentifikationssensor Bank 1 |
DME1 |
Wertetabelle der Bosch 2500Ohm Sensoren, NTC 2500Ohm bei 20°C
| Temperatur [°C] | R [Ohm] |
| -40 | 45.313 |
| -30 | 26.113 |
| -20 | 15.462 |
| -10 | 9.397 |
| 0 | 5.896 |
| 10 | 3.792 |
| 20 | 2.500 |
| 30 | 1.707 |
| 40 | 1.175 |
| 50 | 834 |
| 60 | 596 |
| 70 | 436 |
| 80 | 323 |
| 90 | 243 |
| 100 | 187 |
| 110 | 144 |
| 120 | 113 |
| 130 | 89 |
Wertetabelle der Bosch 5kOhm Sensoren, NTC 5kOhm bei 25°C +/-2%, Außentemperaturanzeige
| Temperatur [°C] | R [Ohm] |
| -30 | 88.700 |
| -25 | 65.300 |
| -20 | 48.500 |
| -15 | 36.400 |
| -10 | 27.600 |
| -5 | 21.100 |
| 0 | 16.300 |
| 5 | 12,700 |
| 10 | 9.300 |
| 15 | 7.800 |
| 20 | 6.200 |
| 25 | 5.000 |
| 30 | 4.000 |
| 35 | 3.200 |
| 40 | 2.600 |
| 45 | 2.100 |
| 50 | 1.800 |
| Bosch Nummer | 0280150715 |  |
| Typ | EV1 | |
| Widerstand (Ohm) | 15.9 | |
| Druck (kPa/Bar) | 300/3 | |
| Durchflussmenge bei 300kPa [g/min] | 116.5 | |
| Durchflussmenge bei 300kPa [ml/min] | 166 | |
| Einspritztyp | A (ein Loch) | |
| Länge über alles | 74mm | |

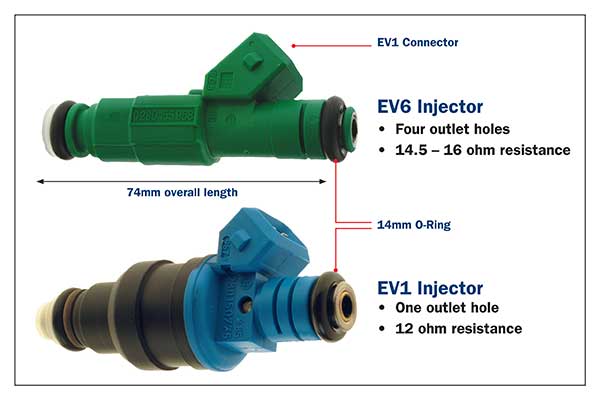

| Einspritzventile, die Alternative | ||
| Bosch Nummer | 0280156346 | |
| Typ | EV6 | |
| Widerstand (Ohm) | 15.95 | |
| Druck (kPa/Bar) | 300/3 | |
| Durchflussmenge bei 300kPa [g/min] | 117 | |
| Durchflussmenge bei 300kPa [ml/min] | 167 | |
| Einspritztyp | C (vier Löcher) |
|
| Länge über alles | 74mm | |
