Die Pinbelegung des BMW Radio Steckers ist wie folgt:

bmw belegung gerade

bmw belegung gespiegelt

PinBedeutung
1 Lautsprecher vorne link +
2 Lautsprecher vorne rechts +
3 Lautsprecher hinten links +
4 Telefonstummschaltung (Mute)
5 Geschalteter Plus, Klemme 15
6 Lautsprecher hinten rechts +
7 IBus 1*
8 Lautsprecher vorne links -
9 Dauerplus, Klemme 30
10 GAL (Geschwindigkeitssignal)
11 Lautsprecher vorne rechts -
12 Lautspecher hinten links -
13 Beleuchtung, Klemme 58d
14 Lautspecher hinten rechts -
15 Masse
16 Antenna / Remote, Ubat
17 IBus 2**

IBus 1*: Hier liegt der IBus beim E31 an, an dem auch das MID, EKM und sonstige Steuergeräte hängen.

IBus 2**: An diesen Pin liegt der IBus vom MFL.

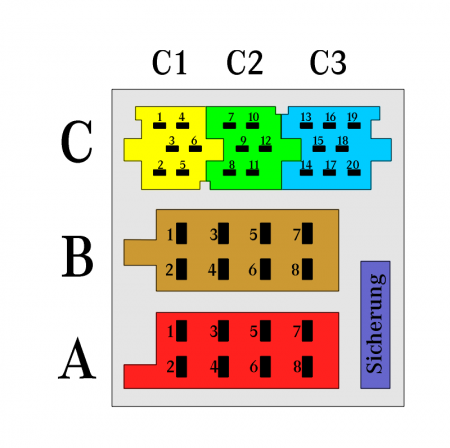

Die Pinbelegung des ISO Radio Steckers ist wie folgt:

iso stecker PinKammer AKammer B
1 GALA Lautsprecher hinten rechts +
2 Rückwärtsgang (?) Lautsprecher hinten rechts -
3 Telefonstummschaltung Lautsprecher vorne rechts +
4 Dauerplus, Klemme 30 Lautsprecher vorne rechts -
5 Remoteausgang Lautsprecher vorne links +
6 Beleuchtung, Klemme 58d Lautsprecher vorne links -
7 Geschalteter Plus, Klemme 15 Lautsprecher hinten links +
8 Masse Lautsprecher hinten links -

Die Belegung der drei Kammern ist herstellerspezifisch, beim Becker Indianapolis PRO sieht sie so aus:

Pin Kammer C1 Pin Kammer C2 Pin Kammer C3
1 Line-out hinten links 7 Unilink BusOn 13 NF Telefoneingang
2 Line-out hinten rechts 8 Dauerplus, Klemme 30 14 Masse Telefoneingang
3 NF Masse 9 Masse 15 RS232-TX, Ausgang
4 Line-out vorne links 10 Unilink data 16 RS232-RX, Eingang
5 Line-out vorne rechts 11 Unilink clock 17 Dauerplus, Klemme 30
6 Soubwoofer line-out 12 Unilink reset 18 CD NF Masse / AUX
19 CD NF links / AUX
20 CD NF rechts / AUX
