Bei den Pioneer Radios wird die Fernbedieung an der 3,5 Klinkenbuchse im Kabelbaum angeschlossen. Diese Buchse ist dreipolig (TRS), bestehend aus Spitze (tip - T), Ring (ring - R) und Hülse (sleeve - S). Die eigentliche Steuerung erfolgt über einen Widerstand, der an die Spitze und die Hülle angeschlossen wird.
Hier sind die Werte, die ich mit meinem Pioneer DEH-X8700DAB getestet habe:
| Funktion | Anmerkung | Widerstandwert | Ring Zustand | Pot1 / Pot2 | Gesamtwiderstand | MFL-Taste |
| telephone menu | 1200 | GND | 253 / 253 | 1276 | ||
| source | 1200 | 253 / 253 | 1276 | Pfeil hoch lang | ||
| mute / att | 4400 | 245 / 245 | 4401 | |||
| answer | wenn das Telefon klingelt | 3000 | GND | 248 / 249 | 3034 | R/T |
| hang up | 5500 | GND | 242 / 242 | 5573 | R/T | |
| list / display | Bei Radio oder DAB | 6600 | 239 / 239 | 6745 | ||
| tune up / next | 8000 | 236 / 236 | 7917 | Pfeil hoch | ||
| tune down / prev | 11200 | 228 / 228 | 11042 | Pfeil runter | ||
| volume up | 16000 | 215 / 215 | 16120 | PLUS | ||
| volume down | 24000 | 194 / 194 | 24323 | MINUS | ||
| band / escape | 62700 | 92 / 92 | 64176 |

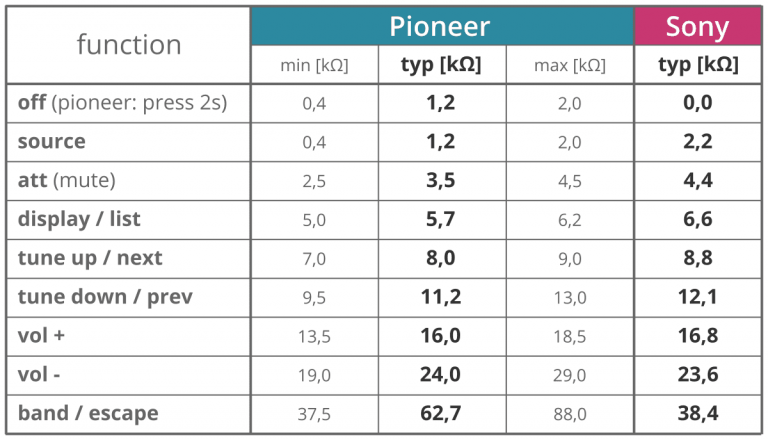

Alternativ gibt es wohl noch diese Wertetabelle für die Pioneer / Sony Geräte:
Auch das Becker Indianapolis Pro lässt sich fernsteuern. Die Anschlüße dafür sind auf dem Stecker in der Kammer C3 (blauer Mini ISO Stecker) zu finden, RX, TX und Masse. Die Steuerung läuft über RS232 mit 9600 Baud und 8N1.
| Aktion | Drücken | Loslassen | Lange drücken |
| Lauter | STX 0 B F 0 5 5 0 2 A C CR | STX 0 B F 0 5 5 0 0 A E CR | |
| Leiser | STX 0 B F 0 5 5 0 1 A F CR | STX 0 B F 0 5 5 0 0 A E CR | |
| Pfeil roch | STX 0 B F 0 9 9 0 1 6 3 CR | STX 0 B F 0 5 5 0 0 A E CR | STX 0 B F 0 5 5 4 0 E E CR |
| Pfeil runter | STX 0 B F 0 A A 0 1 5 0 CR | STX 0 B F 0 5 5 0 0 A E CR | STX 0 B F 0 5 5 0 4 A A CR |
Zur Initialisierung muss die Botschaft STX 0 B F 0 5 A A 5 0 4 CR acht Mal gesendet werden.
